一、产品优势
沃尔沃发电机组的发动机采用全电子喷油控制技术,高性能指标、高可靠性。具有启动性能优良、电压稳定、运行可靠、低排放、低噪音,维护方便等优点,有良好的经济性,良好的高原适应能力。星光系列沃尔沃柴油发电机组为沃尔沃公司正式授权产品,在同类产品中性能更优,质量更好,服务更有保障,是星光沃尔沃柴油发电机部门推荐产品。
二、沃尔沃公司介绍
沃尔沃公司是瑞典最大的工业企业,有120多年的历史,是世界上历史最悠久的发动机制造厂商之一,至今为止其引擎产量已达100万台以上,并广泛应用于汽车、工程机械、轮船等动力部分,它更是发电机组的理想动力。同时VOLVO公司是世界上唯一一家专注于直列四缸、六缸柴油机的生产商,它在此技术上傲视群雄。VOLVO发电机系列原装进口,产地证、合格证、商检证、报关证等一应俱全。我公司作为VOLVO公司的OEM商,已为国内用户提供了数百台高性能发电机组。
三、沃尔沃发动机特点
1、高度的承受加载能力与快捷、可靠的冷启动性能,低阻力增压器和反应迅速的喷油系统,使发动机在很短的恢复时间内有较高的承受负荷能力;
2、加热器装在进气歧管,使得发动机在环境温度低时容易启动。
3、工作平稳,噪音低,优化设计的减震机体,精确匹配的增压器,低速冷却风扇。废气排放少,运行费用低,典型的排烟度小于1个Bosch单位;
4、油耗低
5、外观小巧,与其它产品比较,外形设计精致小巧。
6、全球性的认可真正的国际适用部件和全球服务网络,瑞典沃尔沃公司在中国地区设有大型的维修与培训,零配件配送中心。
四、沃尔沃柴油发电机组特点
1、功率范围: 68KW---550KW
2、强大的承受加载能力
3、发动机运行平稳,噪音低
4、快捷、可靠的冷起动性能
5、外形设计精致小巧
6、燃油消耗量小,运行费用低
7、废气排放少,经济环保
8、遍布全球的服务网及充足的零配件供应
五、沃尔沃发电机供货标准配置
1、柴油发动机(带全部附件、三滤、电气系统)原厂保修卡
2、无刷交流发电机组使用手册
3、钢结构底座 发动机使用手册
4、风扇水箱冷却系统 发电机使用手册
5、法兰盘连轴器 机组测试报告
6、24V启动马达和充电电机 柴油发电机组
7、空气滤清器、柴油滤清器、机油滤清器 产品合格证
8、机载式控制屏
9、MCCB空气保护开关
10、24V启动电瓶与电池线
11、机组减震器
12、工业用高效消音器
13、随机技术文件
六、沃尔沃发电机组的安装
1、沃尔沃发电机组机房的选择
1)沃尔沃柴油发电机组要求周边环境有利于通风及排气
2)足够的操作空间
3)布局合理
4)不能放置易燃易爆物品
2、沃尔沃发电机组安装基础
1)只要地面的承重能力足够,可以不做基础平台
2)沃尔沃柴油发电机组采用了高效减震装置,地基无需隔震处理
3)基础平台的尺寸请参考《安装技术手册》
4)基础平台无需预留地脚螺栓
3、沃尔沃发电机组冷却与通风系统
1)标准沃尔沃柴油发电机组为封闭式冷却水循环系统
2)因机房条件限制可能采用分体式散热系统或热交换器系统
3)进风及排风口布置要合理,避免暖气回流
4)进风及排风口面积要满足最小净空要求
4、沃尔沃发电机组供油系统
1)GF系列沃尔沃柴油发电机组需另配日用油箱
2)油箱与机组之间的高度差符合要求
3)进回油管的尺寸符合要求
4)供油系统安装符合消防规范
5)当燃油质量较差时建议安装油水分离器
5、沃尔沃柴油发电机组的排气系统
1)沃尔沃柴油发电机组标准配置一个工业型消声器
2)排气系统应尽可能减少弯头数量及缩短排气管的总长度
3)超出规定的长度及弯头的数量,则应适当加大排气管径
4)排气管与机组之间安装波纹管以隔震
6、沃尔沃发电机组电缆接驳
1)500GF以下沃尔沃柴油发电机组空气开关采用塑壳空气开关,悬挂于发电机右侧(从发电机端看)
2)500GF以上沃尔沃柴油发电机组空气开关采用框架式空气开关及落地式柜体,安装于机房
3)建议在进行电缆接驳时采用软连接
4)建议将电缆预敷设于电缆槽,并作防渗透、防漏电处理
7、沃尔沃发电机组噪声抑减
1)机房降噪处理, 可将噪声降至60dB(A)
2)防音型、超级防音型、拖车防音型或车载防音型沃尔沃柴油发电机组,可将噪声降至70-80dB(A)

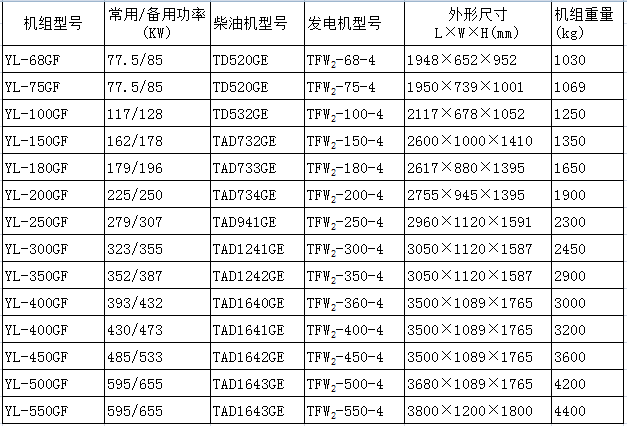

沃尔沃柴油发电机组技术参数

(备注:以上参数配置表如有不详尽之处,请咨询在线客服)
沃尔沃柴油发电机/发电机组工艺介绍:
1、进排气系统
* 使用吊架或支架支撑排气管和增压器
* 波纹管严禁用来充当弯头和补偿安装误
* 对于200kW以上机组,使用610mm以上的不锈钢波纹管
* 水平铺设排气管设0.3-0.5%坡度,坡向室外,最低点设排污阀
* 配置发动机排气管时,禁止使用直径小于排气口的管道
* 如排气管必须向上弯曲时,应在上升起始点位置设置排水栓
* 多台发电机组安装时,共用排气管道需特别注意单独支承带隔热层的消声器

2、冷却系统
1.进风口宜设定在发电机端或发电机两侧,面积应大于水箱面积2.2倍。
2.出风口面积应为水箱面积的1.5倍,并应在出风口安装百叶窗和挡风墙。
3.使用柔性风道法兰与水箱连接,吸收机组位移和振动,防止噪声传播。
4.热风必须通过风道排放到机房外,风道截面积应从小到大平滑过渡,如风道存在弯道,则必须安装导流板以减少压力损失。
5.当环境温度高于设计温度时,考虑降功率使用。

3、燃油系统

当主油箱高于喷油器1.5米时,必须采用浮子油箱,防止液力锁止

低油位时装浮子油箱和吸油泵的布置
沃尔沃柴油发电机/发电机组标准配置
发动机:沃尔沃4冲程柴油发动机。
发电机:亿力YLF无刷交流发电机(美国斯坦福技术,全铜线发电机)。
控制系统:以微处理器为核心的机组专用控制器。
起动系统:发动机采用直流电马达启动。
短路保护:MCCB空气开关。
冷却系统:满足环境温度40oC散热要求的联机冷却水箱。
滤清器系统:沃尔沃机油、燃油和空气滤清器。
附件:排气弯头、波纹管、消音器等配件
沃尔沃柴油发电机/发电机组安装
机房设计
1、机组宜横向布置,当受建筑物场地限制时,可以纵向布置.
2、当机房与控制室毗邻时,发电机出线端及电缆沟应靠近配电室.
3、蓄电池应靠近起动马达侧
4、机房应有足够的新风进口.热风和排烟道应伸出室外,进风口应设置在电机侧,排风口设置在水箱侧.
5、机房应采用机组消音及机房隔音综合治理措施。
降噪处理方法
1.机组安装在混凝土地板上:
* 应在地板上浇注一个钢筋混凝土底座.
* 混凝土底座应经过一个月173KPa以上压力测试合格.
* 混凝土底座应高于地板至少150mm,延机组底盘每边至少扩展150mm,
* 水泥机座上应预埋”J”或”L”型地脚螺栓.
2.机组固定在底盘式油箱上:
* 发动机,发动机与油箱之间必须加装减振器.
* 油箱结构和强度必须能承受机组的静载荷和动载荷.
* 油箱底部和地面之间必须留有一定距离,便于检修维护.
3. 机组安装在振动隔离基础上
